99型數顯自準直儀

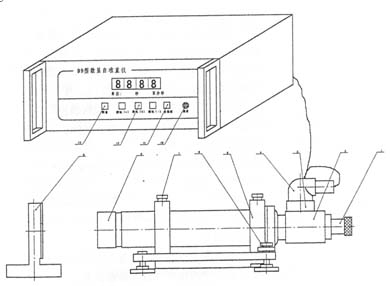

產品介紹99數顯自準直儀是一種高精度測量儀器,該儀器主要用于小角度的精密測量,如多面棱體的檢定、多齒分度臺的檢定,也可測量高精度導軌等精密零件的直線性、平行性、垂直性及相對位置,在精密測量和儀器檢定中還可用于非接觸式定位。該儀器具有安裝、使用方便等特點,是精密機械、精密測量、儀器制造及相關科研、計量部門必不可少的檢測儀器。 1.目鏡 2.光電頭 3.光源調節蓋 4.燈座 5.光管座 6. 基座調節釘 7.頂緊螺釘 8.物鏡 9.反射鏡 10.調零旋鈕 11.功能鍵 12.測試指示燈 13.測量指示燈v 工作原理 (一) 光機部分 99型數顯自準直儀運用自準直法為基本原理,通過光電瞄準對被測件的角位移進行精密測量。其光學系統如圖v 1.光源 2.毛玻璃 3.聚光鏡 4.十字分劃板 5.立方棱鏡 6.物鏡組 7.反射鏡 8.立方棱鏡 9.刻度分化板 10.目鏡組 11.振動狹縫 12 振子 13聚光鏡 14光敏電阻 當光源透過位于物鏡焦平面上的十字線,并通過物鏡后,成一束與光軸平行的平行光射向平面反射鏡。當反射鏡垂直于光軸時,光線仍按原路返回,經物鏡后仍成象在原十字線象上,與原目標重合。當反射鏡位置與光軸產生傾斜,則反射回來的十字線象就產生相應一個位移量Δs,由Δs可得出反射鏡的傾斜量Δα。按反射定律和幾何光學原理,光線經反射鏡后其偏轉是反射鏡傾斜角的2倍(如圖所示)
(三)電路原理
電路原理如圖四所示
電路系統主要由振蕩器、主放大器、相敏檢波器、單片機電路、實驗電路等部分組成。
振蕩器產生38HZ信號,這是儀器的工作信號,它提供振子的振蕩信號,相敏檢波器的參考信號及實驗電路的輸入信號。主放大器對原始測量信號進行放大及濾波,其放大倍數可變,并根據輸入信號的大小自動控制。檢波電路實現對包含在測量信號中角度信號的提取,并送A/D轉換。單片機電路完成對測量信號的Zui終處理及顯示,并可實現對主放大器放大倍數的自動控制。其RS232接口可輸出測量結果。
實驗電路可產生與被測工件的偏轉相當的信號,使電表顯示正、負及零三種信號,相似于被測件的偏左、偏右及對中三種情況。利用這個信號可以方便地檢查校對儀器,使整個電路在沒有光電信號的情況下能正常工作。
技術參數
外型
包裝清單
可選購件
|
